AMD 7nm锐龙APU内核玉照首次公开!CPU八核心、GPU八核心

  • A+
所属分类:小马资讯

年初CES大会上官宣之后,万众期待的AMD新一代轻薄本、游戏本终于来了。它们配备代号Renoir的新一代锐龙4000U/H系列APU处理器,台积电7nm工艺制造,基于Zen 2 CPU架构、Vega GPU架构。

AMD也首次公布了Renoir APU的内核照片:

AMD 7nm锐龙APU内核玉照首次公开!CPU八核心、GPU八核心

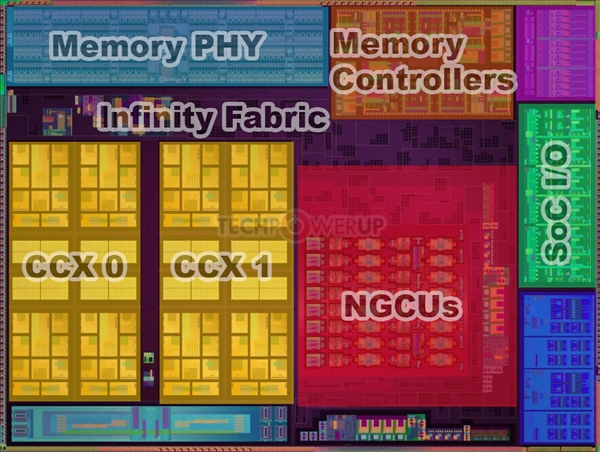

看不懂?TPU贴心地做了一个标注:

AMD 7nm锐龙APU内核玉照首次公开!CPU八核心、GPU八核心

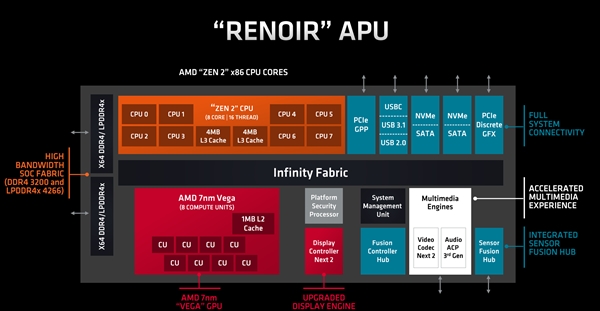

黄色区域是CPU核心,Zen架构标志性的CCX模块化设计,分为两组共八个核心,中间分布着两组共8MB三级缓存,可能是因为延迟足够低所以不需要太大容量,而二级缓存还是每核心512KB,二三级缓存总容量为12MB。

红色区域则是GPU核心,共计八个计算单元,512个流处理器,其中核心计算单元来自Vega架构,显示和多媒体引擎则借用了Navi架构,是个复合品。

另外还可以看到Infinity Fabric总线模块、双通道内存控制器(DDR4-3200/LPDDR4X-4233)、内存PHY物理层、I/O输入输出模块,以及相关电路。

AMD 7nm锐龙APU内核玉照首次公开!CPU八核心、GPU八核心

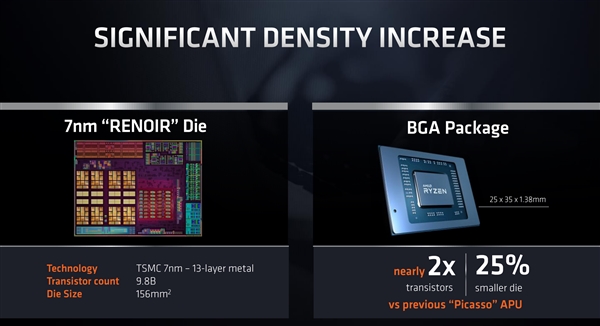

Renoir APU封装尺寸为25×35×1.38毫米,与上代Picassso完全相同、彼此兼容,但是在晶体管几乎翻番达到98亿个的同时,内核面积却缩小了25%而只有156平方毫米。
